一、概述
      FGD系列擋板門是本公司近來在與國外專業公司合作的基礎上開發制造的適用于煙氣脫硫系統的零泄漏關閉擋板門，它能有效隔絕介質。      完整的FGD擋板門一般由擋板門本體，電動（或氣動）執行機構、密封空氣入口閥、風機、電加熱器、控制系統及相關管路附件組成（具體供貨范圍由供需雙方確定）。

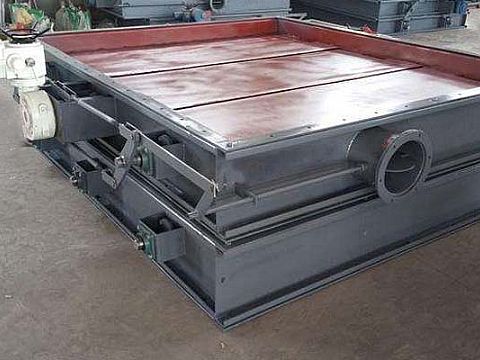

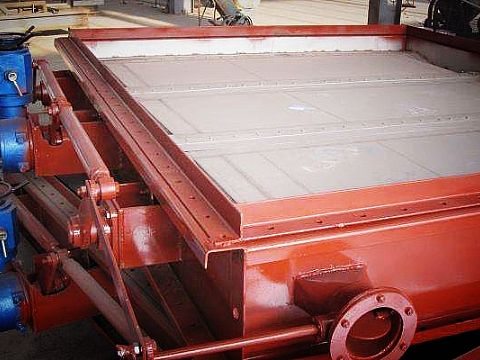

二、擋板門結構組成
        擋板門由以下結構組成：   1、門框   2、門板   3、密封片   4、軸封裝臵   5、軸承裝臵   6、連桿機構    7、電動（氣動）執行機構   8、密封空氣入口閥   9、定位裝臵  10、排氣、測壓管等

三、擋板的結構原理
        1、擋板門為雙層葉片結構，每個擋板葉片四周設有不銹鋼密封片。當擋板門關閉時，在雙層葉片間注入密封空氣，以達到有效隔絕前后介質的目的。
        2、擋板的啟閉靠電動（或氣動）執行器通過連桿機構來執行，連桿機構為球關節，保證轉動無空行程。
        3、設有開關定位連鎖裝臵及外接位行程開關，保證動作的可靠和有效預防誤操作。

 四、主要技術參數和供貨范圍
       1、擋板門的技術參數詳見相關合同的技術協議。
        2、密封空氣基本參數：壓力大于介質壓力500Pa，溫度約100℃。
        3、供貨范圍詳見相關技術協議。

五、設備安裝
        1、設備按整體出廠和分段運輸出廠二種。對于分段運輸至現場的設備由我方負責現場拼焊，需方提供起吊、拼裝平臺等便利。
        2、擋板門與煙道法蘭螺栓聯接。
        3、設備就位應保持擋板葉片的水平和框架整體的水平（或垂直）。
        4、擋板門現場安裝螺栓連接后空載帶電試轉、無誤后焊接。

六、設備的維護和保養
        1、擋板門軸承在頭一次加注黃油后，可以不再加油，因為軸承為自潤滑軸承。
        2、電動執行器應按電動執行器廠家提供的樣本要求定期加潤滑油。
        3、擋板門發現異聲和其它不良現象應及時檢查，必要時可以通知我方來人處理。
        4、擋板門關閉狀態時，為防誤操作應加鎖定銷，但千萬別忘在開門前把鎖定銷拔出，出廠時處于鎖定狀態（每臺兩個鎖定銷）。
        5、定期檢查外接行程開關是否正常。

七、設備保管和堆放
        1、設備運抵現場至安裝前、電機、行程開關等電氣件應密封包裝。
        2、不銹鋼材質應避免與碳鋼混壓
        3、框架疊放、不超過二層。
